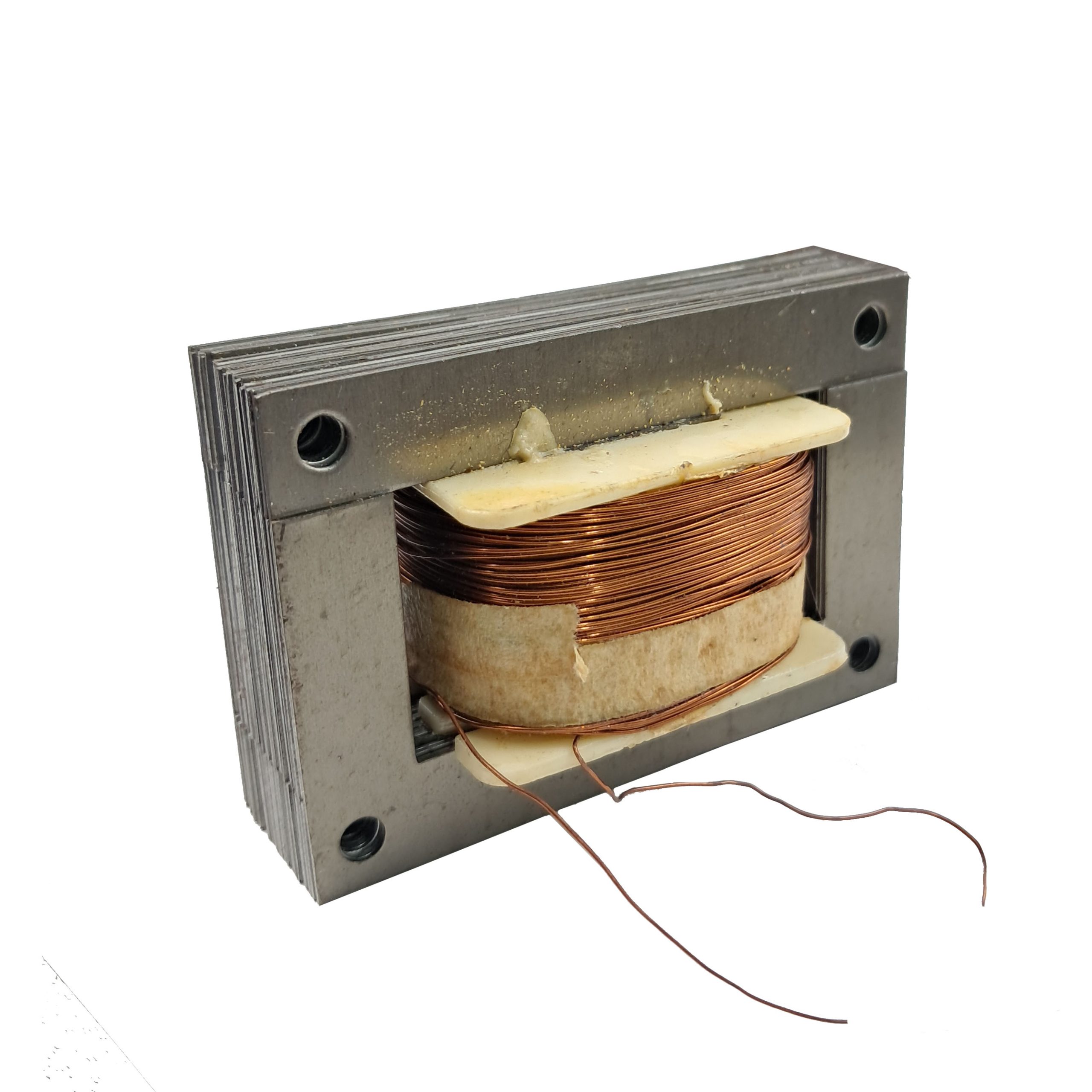

ترانس کاهنده ۱۲ ولت و ۳۰۰ میلی آمپر واقعی رگولاسیون عالی
ترانس کاهنده ۲۲۰ ولت به ۱۲ ولت | ۳۰۰ میلی آمپر واقعی
یک ترانس خطی با کیفیت، مناسب برای پروژههای الکترونیکی، تغذیه دستگاههای ۱۲ ولت و ساخت منبع تغذیه آزمایشگاهی.
اگر به دنبال یک منبع تغذیه قابل اعتماد برای پروژههای ۱۲ ولت هستید، این ترانس با جریان ۳۰۰mA واقعی و رگولاسیون عالی (~۶.۲۵٪) انتخاب مناسبی است. ولتاژ بدون بار ۱۲.۸۰ ولت نشاندهنده طراحی دقیق و کیفیت ساخت بالاست.
ابعاد هسته آهنی ترانس کاهنده ۱۲ ولت و ۳۰۰ میلی آمپر با کیفیت:
طول : 5.5 سانتیمتر
ارتفاع: 3.8 سانتیمتر
عرض ( ضخامت): 1.5 سانتیمتر
آنالیز حرفهای: چرا ولتاژ ۱۲.۸۰ ولت یک مزیت است؟
ولتاژ بدون بار ۱۲.۸۰ ولت در این ترانس نشانه کیفیت بالا است، نه عیب. در ترانسهای خطی، همیشه ولتاژ بدون بار بیشتر از ولتاژ اسمی است. این اختلاف به دلیل وجود امپدانس داخلی (مقاومت سیمپیچها و راکتانس نشتی) ایجاد میشود .
هنگامی که بار به ترانس متصل میشود، جریان عبوری از سیمپیچها باعث افت ولتاژ میشود. یک ترانس با طراحی خوب، افت ولتاژی بین ۵ تا ۱۰ درصد دارد . ترانس شما با افت ۰.۸ ولت (از ۱۲.۸۰ به ۱۲ ولت)، رگولاسیون حدود ۶.۲۵٪ دارد که در محدوده عالی قرار میگیرد و نشاندهنده موارد زیر است:
هنگامی که بار به ترانس متصل میشود، جریان عبوری از سیمپیچها باعث افت ولتاژ میشود. یک ترانس با طراحی خوب، افت ولتاژی بین ۵ تا ۱۰ درصد دارد . ترانس شما با افت ۰.۸ ولت (از ۱۲.۸۰ به ۱۲ ولت)، رگولاسیون حدود ۶.۲۵٪ دارد که در محدوده عالی قرار میگیرد و نشاندهنده موارد زیر است:
سیمپیچهای مسی با قطر مناسب (مقاومت داخلی پایین) هسته سیلیکونی با تلفات کم (راندمان بالا) مهندسی دقیق در ساخت (عدم افت ولتاژ شدید زیر بار)کاربردهای ایدهآل ترانس خطی ۱۲ ولت ۳۰۰mA
- منبع تغذیه آزمایشگاهی پایهای عالی برای ساخت منبع تغذیه متغیر با LM317
- شارژر باتری ۱۲ ولت با اضافه کردن پل دیود و مدار کنترل جریان
- تغذیه فنهای ۱۲ ولت کیس راهاندازی ۲ تا ۳ فن کیس کامپیوتر
- رادیوها و ضبطهای قدیمی بسیاری از دستگاههای وینتیج با ۱۲ ولت AC کار میکردند
- پروژههای آردوینو و رله پس از یکسوسازی و رگولاتور ۷۸۱۲
- چراغهای LED ۱۲ ولت
- تغذیه استریپهای LED نواری
نحوه تبدیل به منبع تغذیه DC
برای تبدیل خروجی AC این ترانس به DC:
قطعه مشخصات پیشنهادی
پل دیود ۴ عدد دیود 1N4007 (یا پل دیود ۱ آمپر)
خازن فیلتر ۱۰۰۰ تا ۲۲۰۰ میکروفاراد / ۲۵ ولت
رگولاتور (اختیاری) LM7812 برای خروجی ۱۲ ولت تثبیت شده
نکته محاسباتی:
ولتاژ DC بدون بار ≈ ۱۲.۸۰ × ۱.۴۱۴ = ۱۸.۱۰ ولت. پس از یکسوسازی و با بستن بار ۳۰۰mA، ولتاژ به حدود ۱۲-۱۳ ولت DC کاهش مییابد.
نکات فنی برجسته ترانس خطی ۱۲ ولت ۳۰۰mA:
ولتاژ بدون بار ۱۲.۸۰ ولت:
نشانه کیفیت ساخت و رگولاسیون عالی است. افت ولتاژ تنها ۰.۸ ولت از حالت بدون بار تا بار کامل.
رگولاسیون ~۶.۲۵٪: یعنی این ترانس تحت فشار، ولتاژ خروجی را به خوبی حفظ میکند.
سیمپیچ مسی خالص: راندمان بالا، گرمای کم، طول عمر بالا.
کاربردهای ترانس خطی ۱۲ ولت ۳۰۰mA:
- ساخت منبع تغذیه آزمایشگاهی متغیر (با LM317)
- شارژر باتری ۱۲ ولت سرب-اسید (با مدار کنترل جریان)
- راهاندازی فنهای ۱۲ ولت کیس (۲ تا ۳ عدد)
- تغذیه رادیوها و ضبطهای قدیمی ۱۲ ولت
- پروژههای آردوینو و بردهای رله (پس از یکسوسازی)
- تغذیه چراغهای LED ۱۲ ولت
به علت قدمت کالا و با اینکه کالا کاملا نو هست، ولی به عنوان استوک فروخته می شود.
