ترانس تپ مرکزی ۶-۰-۶ ولت و 12 ولت – ۵۰۰ میلی آمپر (ALFA-T) ساخت هند

 منبع تغذیه ترانسی تپ مرکزی ۶ ولت ۰.۵ آمپر – ساخت هند

یک قطعه باکیفیت از برند ALFA-T (Alfa Transformers)، مناسب برای ساخت منابع تغذیه متقارن (Dual Supply) و پروژه‌های صوتی حرفه‌ای.

مشخصات فنی دقیق این ترانس تپ مرکزی ۶ ولت ۰.۵ آمپر

مشخصه مقدار و توضیحنوع قطعه ترانسفورماتور کاهنده خطی (Linear Step-Down Transformer)

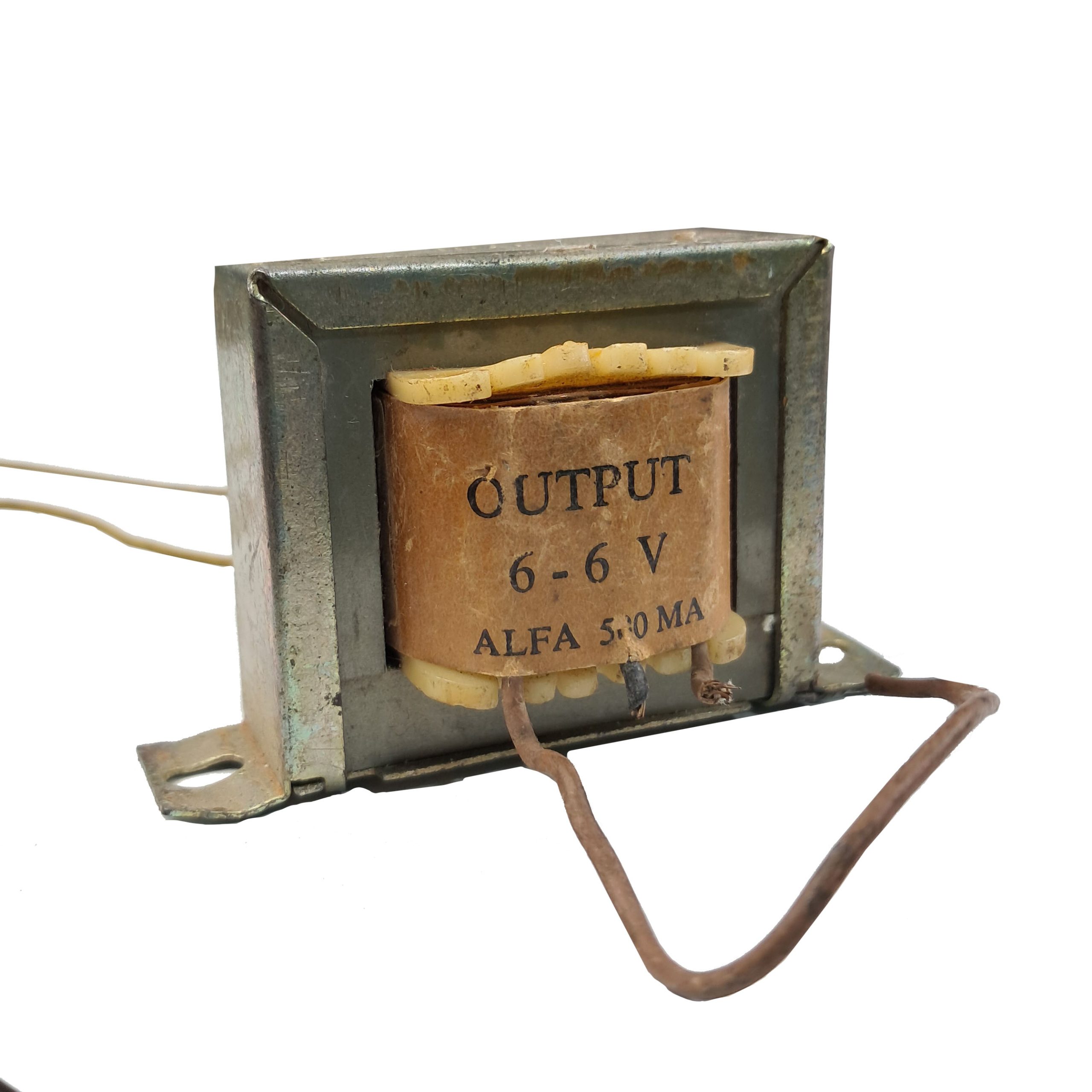

ساختار سیم‌پیچ: تپ مرکزی (Center Tap) – سه سیم خروجی

کشور سازنده: هند (برند معتبر ALFA-T)

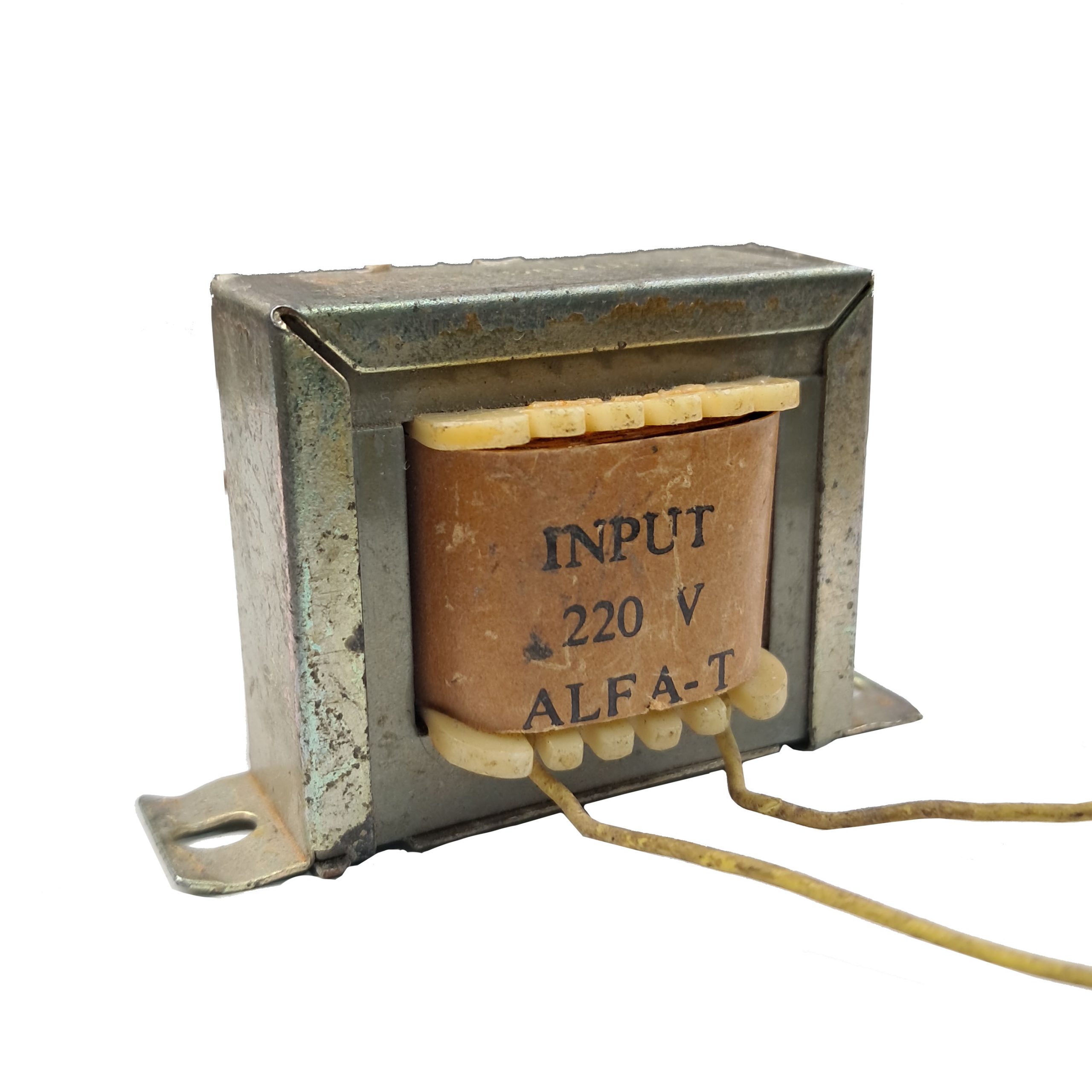

ولتاژ اولیه (ورودی): ۲۲۰ ولت AC (مناسب برای برق ایران)

ولتاژ ثانویه بدون بار (No-Load):

• ۶.۴ ولت (هر سر کناری نسبت به وسط)
• ولتاژ دو سر کناری بدون بار ۱۲.۸ ولت

ولتاژ ثانویه اسمی (زیر بار کامل) :

• ≈ ۶ ولت (با افت ۰.۴ ولت در بار کامل)جریان اسمی هر شاخه ۵۰۰ میلی آمپر (۰.۵ آمپر)
• واقعی و پیوستهجریان بین دو سر کناری (۱۲.۸ ولت) ≈ ۲۵۰ میلی آمپر (در صورت اتصال دو سر کناری)

رگولاسیون ولتاژ:عالی (افت ولتاژ تنها ۰.۴ ولت از بدون بار تا بار کامل)

توان ظاهری تقریبی: ≈ ۶ ولت آمپر (VA)

ابعاد هسته آهنی ترانس تپ مرکزی ۶ ولت 500 میلی آمپر با کیفیت:

طول : 4.7 سانتیمتر

ارتفاع:4 سانتیمتر

عرض (ضخامت) :1.7 سانتیمتر

مزایای فنی و کیفی ترانس ALFA-T

1. ساختار تپ مرکزی (Center Tap):

این ترانس سه سیم خروجی دارد: دو سیم کناری و یک سیم وسط. این پیکربندی به شما امکان می‌دهد: · از هر سیم کناری به سیم وسط: ۶.۴ ولت AC بدون بار (≈۶ ولت زیر بار) با جریان ۵۰۰mA · از دو سیم کناری به یکدیگر: ۱۲.۸ ولت AC بدون بار (≈۱۲ ولت زیر بار) با جریان ~۲۵۰mA

2. ولتاژ بدون بار دقیق (۶.۴-۰-۶.۴):

ولتاژ بدون بار این ترانس ۶.۴ ولت است که بعد از یکسوسازی و تحت بار، به ولتاژ مطلوب ۶ ولت DC می‌رسد. این ویژگی نشان‌دهنده مهندسی دقیق و رگولاسیون عالی ترانس است – افت ولتاژ تنها ۰.۴ ولت از حالت بدون بار تا بار کامل!

3. مناسب برای منبع تغذیه متقارن (Dual Power Supply):

با اضافه کردن دو دیود و دو خازن، می‌توانید یک منبع تغذیه مثبت و منفی (مثلاً +۶ ولت و -۶ ولت) بسازید که برای بسیاری از مدارات صوتی و آپ امپ‌های حرفه‌ای مانند NE5532، TL072 و OPA2134 ضروری است.

4. کیفیت ساخت هند (برند ALFA-T):

شرکت Alfa Transformers سابقه تأمین ترانسفورماتور برای شرکت‌های بزرگی مانند تاتا پاور را دارد که نشان‌دهنده مهندسی دقیق و کیفیت قابل اعتماد است.

5. رگولاسیون عالی (Excellent Regulation):

اختلاف کم بین ولتاژ بدون بار (۶.۴ ولت) و ولتاژ زیر بار (≈۶ ولت) نشان‌دهنده تلفات داخلی بسیار پایین و طراحی مهندسی شده ترانس است. این یعنی ولتاژ خروجی در برابر تغییرات بار، پایدار می‌ماند.

کاربردهای ایده‌آل ترانس تپ مرکزی ۶ ولت ۰.۵ آمپر

1. پری‌امپ میکروفون و گیتار (Microphone & Guitar Preamp):

دقیقاً برای ساخت یک منبع تغذیه متقارن کم‌نویز که آپ امپ‌های حرفه‌ای به آن نیاز دارند، ایده‌آل است.

2. اکولایزر و کراس اوور آنالوگ (Analog Equalizer & Crossover):

تغذیه مدارات فیلتر فعال و پردازش صدا.

3. ساخت یک منبع تغذیه آزمایشگاهی متقارن ساده:

با اضافه کردن رگولاتورهای LM317 و LM337 می‌توان یک منبع تغذیه متغیر با کیفیت ساخت.

4. تغذیه هدفون آمپلی فایر (Headphone Amplifier):

توان ۵۰۰mA برای راه‌اندازی اکثر هدفون آمپلی فایرهای رومیزی کافی است.

5. تعمیر و احیای دستگاه‌های قدیمی:

بسیاری از ضبط‌صوت‌ها و تجهیزات صوتی قدیمی از ترانس‌های ۶-۰-۶ ولت استفاده می‌کردند.

نحوه تبدیل به منبع تغذیه متقارن ±۶ ولت

1- قطعات مورد نیاز: ·

۲ عدد دیود 1N4007 (یا یک پل دیود)

۲ عدد خازن الکترولیت ۱۰۰۰ تا ۲۲۰۰ میکروفاراد / ۱۶ ولت.

2-نحوه اتصال:

 سیم‌های کناری ترانس را به آند دو دیود جداگانه وصل کنید.

 کاتد هر دو دیود را به هم وصل کنید → خروجی مثبت DC.

سیم وسط ترانس را به عنوان صفر ولت (GND) استفاده کنید.

دو خازن فیلتر را بین + و GND و همچنین بین – و GND وصل کنید.

3. نتیجه نهایی:

 ولتاژ مثبت ≈ +۶ ولت DC (زیر بار)

ولتاژ منفی ≈ -۶ ولت DC (زیر بار)

جریان قابل تأمین: حدود ۵۰۰mA در هر شاخه

کاربردهای ترانس تپ مرکزی ۶ ولت ۰.۵ آمپر

• ساخت پری‌امپ میکروفون و اکولایزر آنالوگ
• منبع تغذیه متقارن برای آپ امپ‌های صوتی (NE5532, TL072, OPA2134)
• ساخت هدفون آمپلی فایر رومیزی
• تعمیر و احیای دستگاه‌های صوتی قدیمی
• منبع تغذیه آزمایشگاهی متقارن

دلیل ولتاژ ۶.۴ ولت بدون بار:

افت ولتاژ تنها ۰.۴ ولت از حالت بدون بار تا بار کامل (۶.۴ → ۶ ولت) نشان‌دهنده کیفیت بالا و تلفات داخلی کم این ترانس است. این ویژگی برای پایداری ولتاژ در مدارات حساس بسیار مهم است.

شناخت برند: ALFA-T (Alfa Transformers Limited)

برند ALFA-T متعلق به شرکت هندی Alfa Transformers Limited (ATL) است، یک شرکت ISO-9001-certified با سابقه‌ای درخشان که از سال ۱۹۸۲ فعالیت خود را آغاز کرده است. این شرکت در ابتدا با تأمین نیازهای برق رسانی روستایی در اودیشا، هند شروع به کار کرد و به مرور توانست محصولات خود را به بازارهای بین‌المللی از جمله نپال، امارات، بنگلادش و سایر کشورها صادر کند.
نقطه قوت اصلی این شرکت، تولید ترانسفورماتورهای سفارشی (Custom-Made) با کیفیت بالا برای مشتریانی مانند تاتا پاور (Tata Power) است که نشان‌دهنده توانمندی فنی و مهندسی دقیق آن می‌باشد. بنابراین ترانس ALFA-T که در اختیار دارید، متعلق به برندی است که سابقه‌ای طولانی و استانداردهای تولید قابل قبولی دارد.

به علت قدمت کالا و با اینکه کالا درحد نو هست، ولی به عنوان استوک فروخته می شود.
