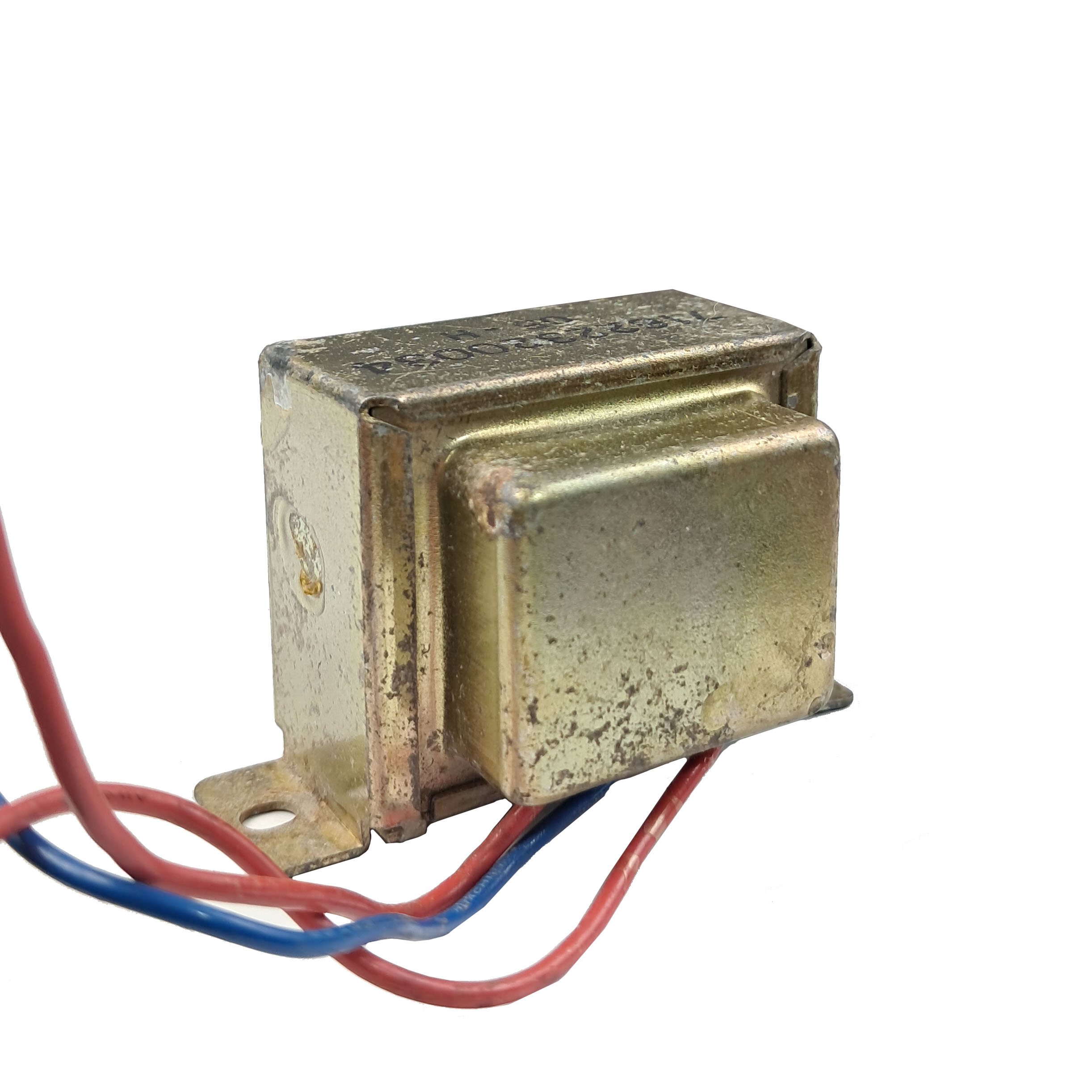

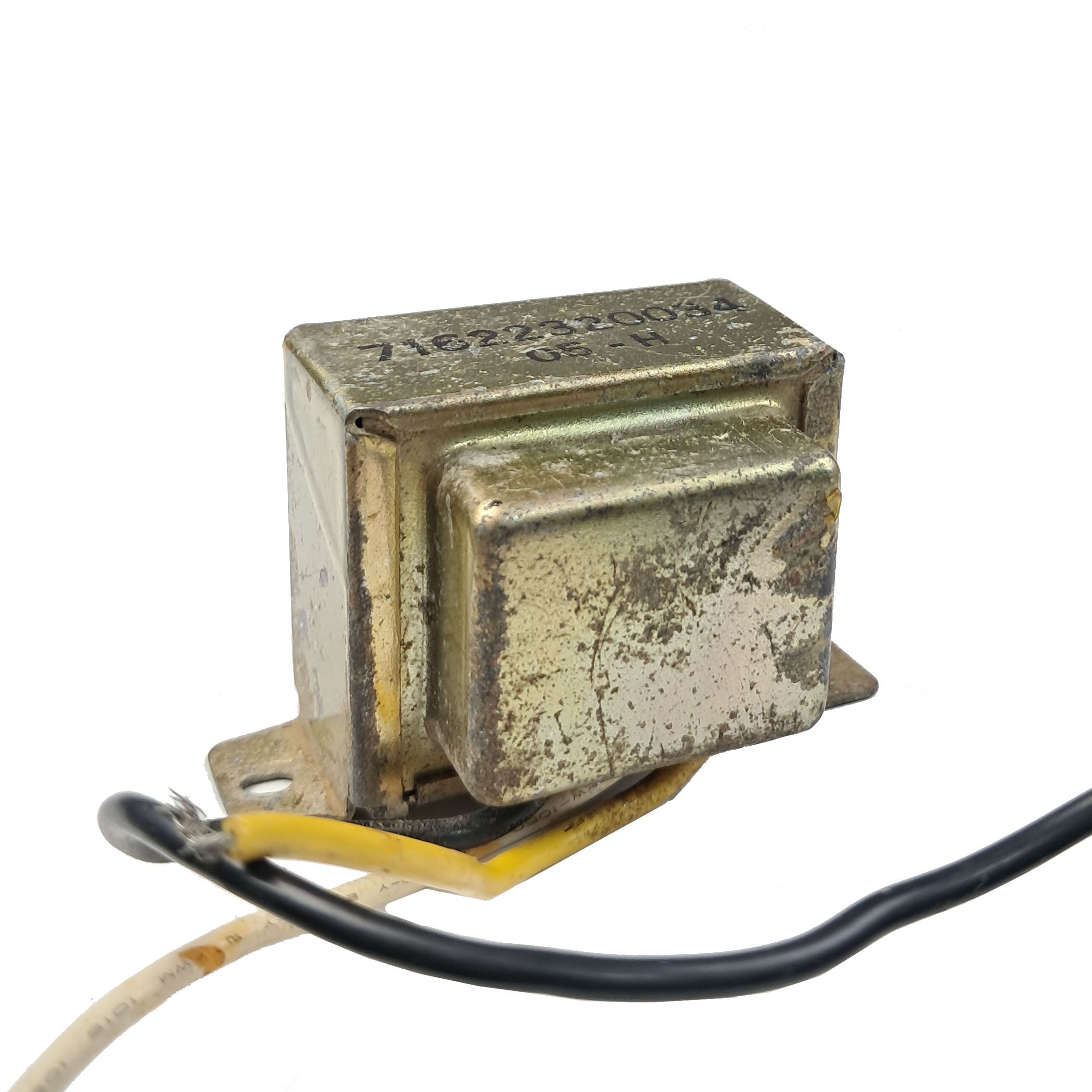

ترانس ژاپنی ۶-۰-۶ ولت (تپ مرکزی) 800 میلی آمپر -12 ولت 0.5 آمپر
خرید ترانس کاهنده ژاپنی – تپ مرکزی (Center Tap) | ۶-۰-۶ ولت | ۸۰۰ میلی آمپر
یک قطعه اورجینال و باکیفیت ژاپنی، مناسب برای پروژههای حرفهای الکترونیک، تجهیزات صوتی (آمپلی فایر، پری امپ)، تغذیه بردهای رله، فنها و دستگاههای قدیمی.
اگر در حوزه الکترونیک قدرت یا طراحی مدارات صوتی فعالیت میکنید، حتماً میدانید که داشتن یک منبع تغذیه متقارن (Dual Rail) با نویز پایین چقدر مهم است. این ترانس ژاپنی دقیقاً برای همین کار ساخته شده.
مشخصات فنی دقیق ترانس:
· ولتاژ ورودی (Primary): ۲۲۰ ولت AC (برق شهر ایران)·
نوع خروجی: تپ مرکزی (Center Tap) – سه سیم خروجی·
ولتاژ خروجی (Secondary): · هر کدام از سرهای کناری نسبت به سر وسط: ۶ ولت AC @ ۸۰۰ میلی آمپر · دو سر کناری نسبت به یکدیگر: ۱۲ ولت AC @ ۵۰۰ میلی آمپر·
توان کل تقریبی: ≈ ۱۰ وات·
ساخت: ژاپن (کیفیت عالی، سیمپیچ مسی، هسته سیلیس مرغوب)
ابعاد هسته آهنی:
طول: 4.2 سانتیمتر
ارتفاع: 3.5 سانتیمتر
عرض(ضخامت): 2.2 سانتیمتر
کاربردهای ترانسفورمر ۶-۰-۶ ولت (تپ مرکزی) 800 میلی آمپر:
- ساخت منبع تغذیه متقارن (Dual Supply) برای آمپلی فایرهای صوتی (مانند LM3886، TDA2050، STK).
- تغذیه مدارات قدرت و رله در پروژههای صنعتی و رباتیک· جایگزین ترانس سوخته در دستگاههای وینتیج و قدیمی.
- منبع تغذیه برای پری امپهای میکروفون و گیتار.
- راهاندازی فنهای ۱۲ ولت (با یکسوساز پل) یا فنهای ۶ ولت (با استفاده از نصف خروجی).
مزیت نسبت به ترانسهای چینی و ایرانی: نویز بسیار پایین، وزوز حداقلی، خنکتر کار میکند، طول عمر دههها.
چرا این ترانس ژاپنی برای صوتی عالیه؟
۱. نویز بسیار کم: برخلاف منابع سوئیچینگ، این ترانس خطی هیچ نویز فرکانس بالایی به مدار شما تزریق نمیکند
۲. تغذیه متقارن (Dual Rail): با این ترانس میتونید به راحتی یک منبع تغذیه مثبت و منفی (مثلاً +۶ ولت و -۶ ولت یا +۵ ولت و -۵ ولت بعد از رگولاتور) برای تقویتکنندههای صوتی کلاس AB بسازید
۳. کیفیت ژاپنی: سیمپیچهای مسی درشت، هسته سیلیس مرغوب، و راندمان بالا. این ترانس زیر بار ولرم میشود، نه داغ!
ایدههای کاربردی با ترانس ۶-۰-۶ ولت (تپ مرکزی):
ساخت یک آمپلی فایر ۵+۵ وات با آیسی معروف LM1875 یا TDA2030 (با تغذیه متقارن)
منبع تغذیه برای اکولایزر گرافیکی یا کراس اوور اکتیو .
راهاندازی فنهای ۱۲ ولت در پروژههای خنککننده (با یک پل دیود و خازن)·
تعمیر و احیای ضبطصوتهای قدیمی که با ۶ ولت AC کار میکردند.
نکته فنی: اگر به جریان ۸۰۰ میلی آمپر کامل در ولتاژ ۱۲ ولت نیاز دارید، باید از هر دو خروجی ۶ ولت به صورت سری با فاز مناسب استفاده کنید و سپس یکسوسازی کنید. در این حالت به حداکثر جریان ۵۰۰ میلی آمپر میرسید.
به علت قدمت کالا و با اینکه کالا کاملا نو هست، ولی به عنوان استوک فروخته می شود.
